Bouw verslag AT-6 schaal 1:5

Bericht door Twan » do 08 mar 2012, 19:11

21 Januari was het dan zover, mijn nieuwe project kon worden afgehaald.

Om de kosten een beetje te drukken, heb ik gekozen voor een 2de hansje.
Op marktplaats stond er een te koop en na een paar mailtjes heen en weer toch al 30% van de nieuwe prijs gespaard.
De vorige eigenaar was gelukkig nog niet aan de kit begonnen.

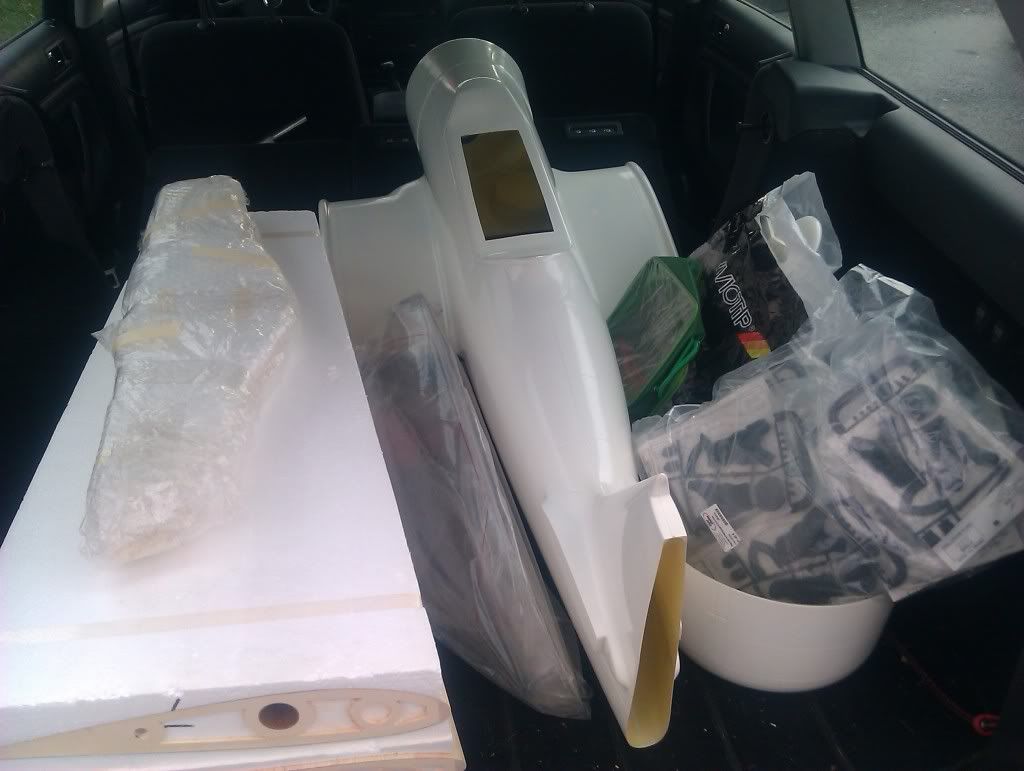

Dus na 4 uurtjes in de auto was ik de trotse bezitter van de "kleine" North American Harvard AT-6 van Ralf Petrausch Modellbau schaal 1:5.
Inclusief landingsgestel van Wabo en stermotor dummy.

Afbeelding

Gebruikersavatar
Twan
Berichten: 149
Lid geworden op: vr 10 feb 2012, 11:35
Locatie: Egchel City

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Twan » do 08 mar 2012, 19:19

Zo, nu de keuze welk type/kleur/versie?

In Nederland vliegen er nog een paar, een paar gele en een jep...dit wordt het:

Afbeelding

Gebruikersavatar
Twan
Berichten: 149
Lid geworden op: vr 10 feb 2012, 11:35
Locatie: Egchel City

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Twan » do 08 mar 2012, 19:26

Zo, nu de benodigde setup verzamelen.

Motor 3W80xi met canister demper
Powerbox Emcotec DPSI RV
Dubro schaal wielen 128mm (zoek ik nog)
Servo`s, van alles wat nog op voorraad is.

Afbeelding

Gebruikersavatar
Twan
Berichten: 149
Lid geworden op: vr 10 feb 2012, 11:35
Locatie: Egchel City

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Twan » do 08 mar 2012, 19:34

Doordat het landingsgestel aan de romp zit leek het me vertandig op hem eerst op zijn pootjes te zetten.
De voorgeboorde gaten in het landingsgestel zaten naar mijn mening te dicht op de rand.
Ik heb dus nieuwe gaten geboord en 6mm triplex met inslag moeren verlijmt.

Afbeelding

Vervolgens heb ik de vleugelbuis in de romp gelijmt, de beide vleugel helften moeten hierbij uitgericht worden.
Het past net in mijn knutsel hokje.

Afbeelding

Nu de buis goed fixeren aan de boven en onderzijde vande romp.

Afbeelding

Gebruikersavatar
Twan
Berichten: 149
Lid geworden op: vr 10 feb 2012, 11:35
Locatie: Egchel City

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Twan » do 08 mar 2012, 19:41

Het voelt best wel ongemakkelijk om in een gave romp gaten te maken.
Maar ik zal toch een keer moeten tanken en de accu`s laden.
Dus een service luik maken.

Afbeelding

Klepje dicht en ....

Afbeelding

Als ik dan toch bezig ben:

Afbeelding

Gebruikersavatar
Twan
Berichten: 149
Lid geworden op: vr 10 feb 2012, 11:35
Locatie: Egchel City

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Twan » do 08 mar 2012, 19:45

Volgende klusje het grofweg passend maken van het stabilo.
Mondkapje in de kast en de dremel in de hand.
Heel veel stof maar dan heb je ook wat.

Afbeelding

Gebruikersavatar
Twan
Berichten: 149
Lid geworden op: vr 10 feb 2012, 11:35
Locatie: Egchel City

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Twan » do 08 mar 2012, 19:55

Vandaag begonnen aan de landings klap.
De kist heeft 3 landings klappen, waarvan er 1 over de gehele breedte van de romp (64cm).
Ik probeer de klap recht te houden door verschillende lagen balsa en triplex op elkaar te verlijmen.
Verder komen er nog een paar ribben op voor de 3 klappen in totaal 24 stuks.
Serie produktie dus:

Afbeelding

Gebruikersavatar
Koen
Berichten: 41
Lid geworden op: ma 13 feb 2012, 21:34

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Koen » do 08 mar 2012, 22:56

Dat ziet er goed uit !!!

Gebruikersavatar
Ed
Berichten: 60
Lid geworden op: ma 13 feb 2012, 21:20
Locatie: Helden
Contacteer:

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Ed » vr 09 mar 2012, 00:09

Dat wordt een mooi kistje succes met bouwen.

Gaat nog wel even duren neem ik aan.

Wat voor motor komt erop te zitten?

Mvg'

Ed
Vario Schweizer, TDR Henseleit, EC145 Trex, Bergen Inteprid SPH, Boomerang Sprint, Agusta A109, Cuatro Wren

Gebruikersavatar
Koen
Berichten: 41
Lid geworden op: ma 13 feb 2012, 21:34

Re: Bouw verslag AT-6 schaal 1:5

Bericht door Koen » vr 09 mar 2012, 08:15

Ook de tekst bij de plaatjes lezen Ed :D :D :mrgreen:
