Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 19:11
door Twan
21 Januari was het dan zover, mijn nieuwe project kon worden afgehaald.

Om de kosten een beetje te drukken, heb ik gekozen voor een 2de hansje.
Op marktplaats stond er een te koop en na een paar mailtjes heen en weer toch al 30% van de nieuwe prijs gespaard.
De vorige eigenaar was gelukkig nog niet aan de kit begonnen.

Dus na 4 uurtjes in de auto was ik de trotse bezitter van de "kleine" North American Harvard AT-6 van Ralf Petrausch Modellbau schaal 1:5.
Inclusief landingsgestel van Wabo en stermotor dummy.

Afbeelding

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 19:19
door Twan
Zo, nu de keuze welk type/kleur/versie?

In Nederland vliegen er nog een paar, een paar gele en een jep...dit wordt het:

Afbeelding

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 19:26
door Twan
Zo, nu de benodigde setup verzamelen.

Motor 3W80xi met canister demper
Powerbox Emcotec DPSI RV
Dubro schaal wielen 128mm (zoek ik nog)
Servo`s, van alles wat nog op voorraad is.

Afbeelding

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 19:34
door Twan
Doordat het landingsgestel aan de romp zit leek het me vertandig op hem eerst op zijn pootjes te zetten.
De voorgeboorde gaten in het landingsgestel zaten naar mijn mening te dicht op de rand.
Ik heb dus nieuwe gaten geboord en 6mm triplex met inslag moeren verlijmt.

Afbeelding

Vervolgens heb ik de vleugelbuis in de romp gelijmt, de beide vleugel helften moeten hierbij uitgericht worden.
Het past net in mijn knutsel hokje.

Afbeelding

Nu de buis goed fixeren aan de boven en onderzijde vande romp.

Afbeelding

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 19:41
door Twan
Het voelt best wel ongemakkelijk om in een gave romp gaten te maken.
Maar ik zal toch een keer moeten tanken en de accu`s laden.

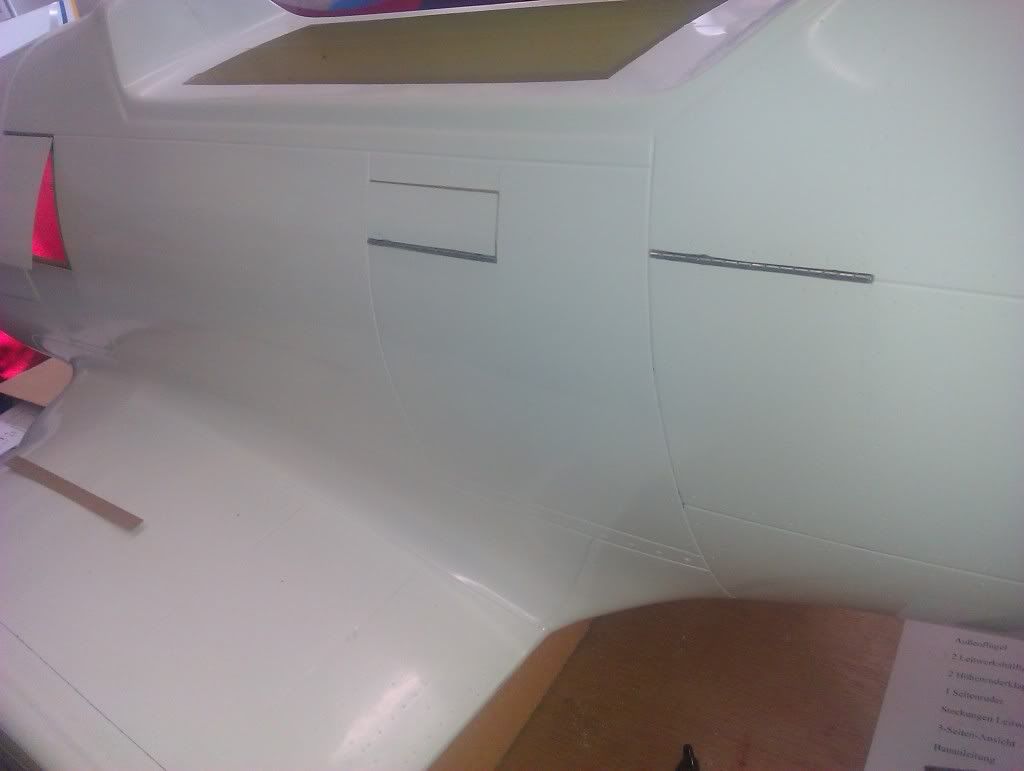

Dus een service luik maken.

Afbeelding

Klepje dicht en ....

Afbeelding

Als ik dan toch bezig ben:

Afbeelding

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 19:45
door Twan

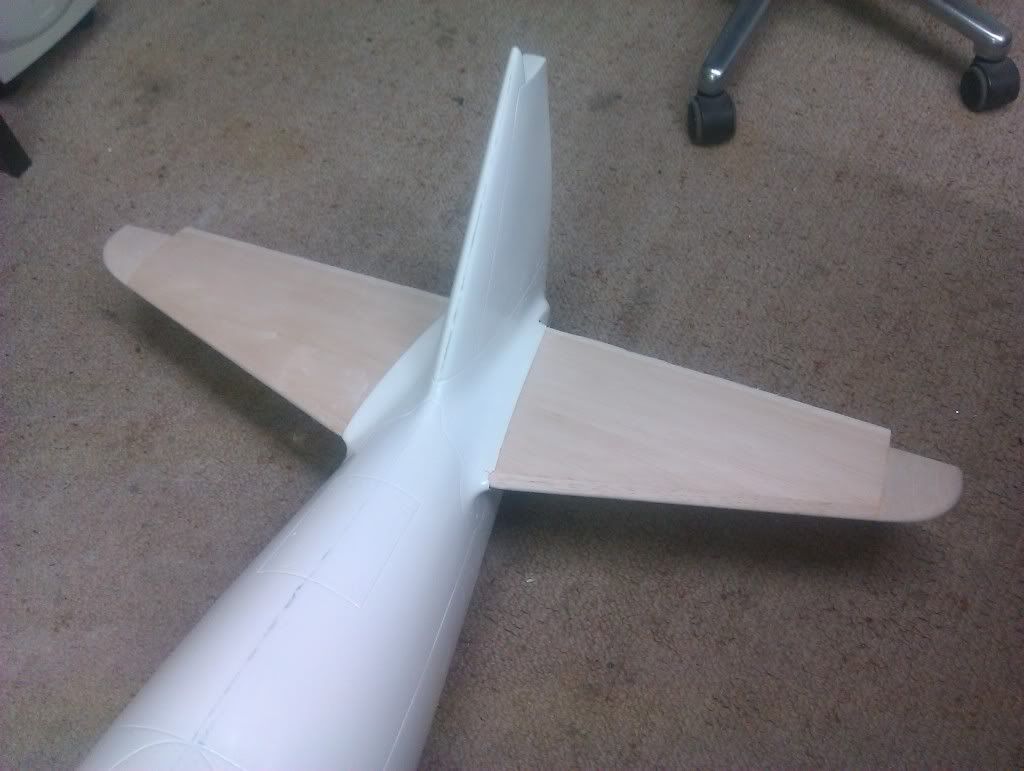

Volgende klusje het grofweg passend maken van het stabilo.
Mondkapje in de kast en de dremel in de hand.
Heel veel stof maar dan heb je ook wat.

Afbeelding

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 19:55
door Twan
Vandaag begonnen aan de landings klap.
De kist heeft 3 landings klappen, waarvan er 1 over de gehele breedte van de romp (64cm).
Ik probeer de klap recht te houden door verschillende lagen balsa en triplex op elkaar te verlijmen.

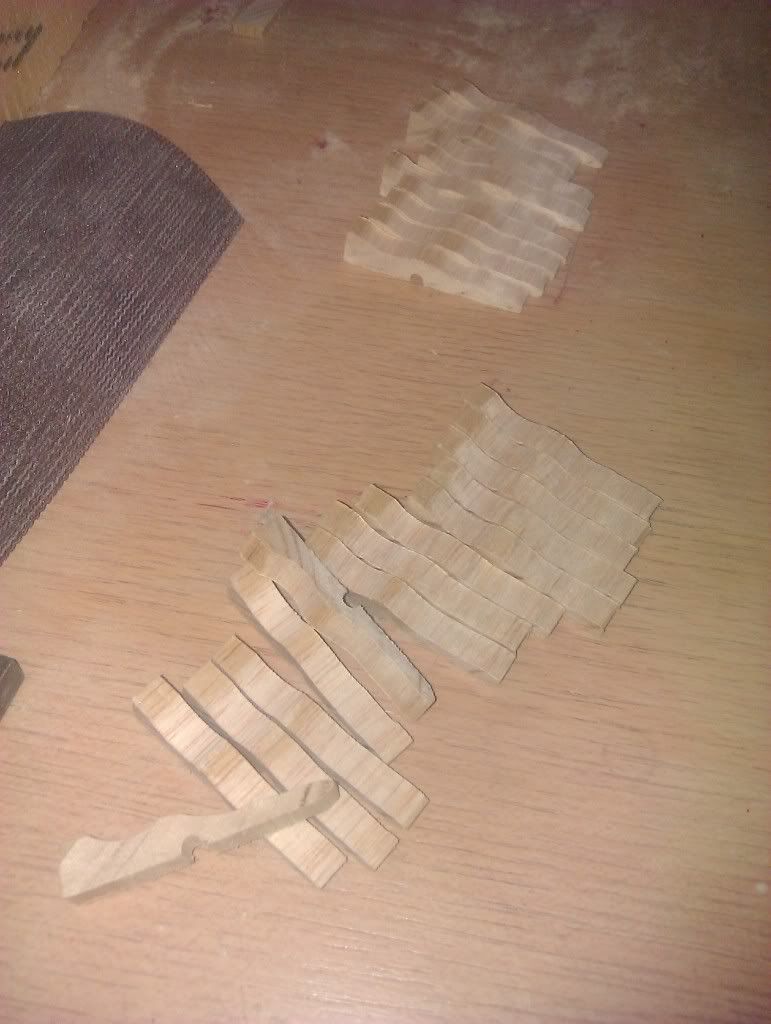

Verder komen er nog een paar ribben op voor de 3 klappen in totaal 24 stuks.
Serie produktie dus:

Afbeelding

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: do 08 mar 2012, 22:56
door Koen
Dat ziet er goed uit !!!

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: vr 09 mar 2012, 00:09
door Ed
Dat wordt een mooi kistje succes met bouwen.

Gaat nog wel even duren neem ik aan.

Wat voor motor komt erop te zitten?

Mvg'

Ed

Re: Bouw verslag AT-6 schaal 1:5

Geplaatst: vr 09 mar 2012, 08:15
door Koen
Ook de tekst bij de plaatjes lezen Ed :D :D :mrgreen:
