Eigen produktie van staart wiel en koolstof landingsgestel

Geplaatst: za 11 feb 2012, 21:41
door Twan
Eigen produktie van staart wiel.

Metalen plaatje in de juiste hoek gebogen.(mooie kant onder)
Stuk breede plakband erop om hechting tegen te gaan.
6 lagen koolstof mat en 24 uur epoxy.
Goed nat maken laag voor laag maar ook weer niet te nat.

Afbeelding

Re: Eigen produktie van staart wiel en koolstof landingsgest

Geplaatst: za 11 feb 2012, 21:46
door Twan
Het geheel gaat in een plastic zakje.

Afbeelding

Om het resultaat te voorspoedigen en het vacumeren is dan niet zolang nodig, het geheel op de kachel.
De plastik folie een beetje strak strijken en wachten maar.

Afbeelding

Re: Eigen produktie van staart wiel en koolstof landingsgest

Geplaatst: za 11 feb 2012, 21:50
door Twan
Het resultaat na het verwijderen van de mal.
Nu nog in de juiste vorm vijlen.
Nog ff een steun voor het wiel gemaakt.

Afbeelding

Een paar veertjes eraan voor de aansturing.
Ziet toch mooi uit al zeg ik het zelf :lol:

Afbeelding

Re: Eigen produktie van staart wiel en koolstof landingsgest

Geplaatst: za 11 feb 2012, 21:54
door Twan
Zo, nu het hoofd landingsgestel.

Het aluminium weegt 460 gram dus(zonder wielen)en is 5 mm dik.

Het nieuwe van koolstof (carbon) wil ik ook ongeveer van die dikte maken.
In de 2de versie heb ik een paar lagen kevlar in het midden verwerkt.

Afbeelding

Ik gebruik de binnen kant van het orgineel als mal.
Deze strijk ik in met PVA - formtrenmittel.

Eigen produktie van staart wiel en koolstof landingsgestel

Geplaatst: za 11 feb 2012, 21:56
door Twan

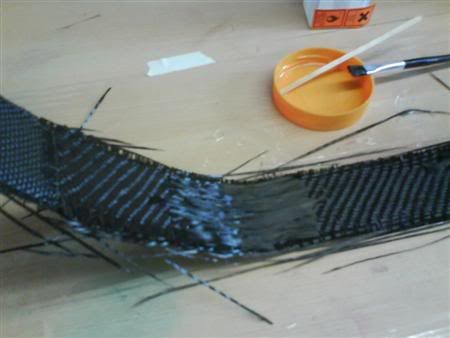

Als basis gebruik ik carbon band, deze zit op een rol en het gewicht schat ik op 300 gr/m2. (met dank aan Rie)
Verder gebruik ik carbon mat 160 gr/m2 en carbon strengen voor in de hoeken.
De Epoxy is van R&G 24 uur(harder L)

Afbeelding

De extra verstevigingen in de hoeken.

Afbeelding

Re: Eigen produktie van staart wiel en koolstof landingsgest

Geplaatst: za 11 feb 2012, 21:59
door Twan
Nog ff afwerken, natuurlijk wel met een goed gesponserd stofmasker (bedankt baas).

Afbeelding

En weer 220 Gram gespaart op het totaal gewicht.
